木模板·钢背楞支撑体系各结构部件介绍

天建·钢背楞支撑体系各结构部件介绍一、钢背楞墙体横杠A规格：由两根60mm×20mm内卷边 C型冷弯型钢组装而成，壁厚2.75mm 每延米重4.2Kg。Ｂ作用：用于剪力墙横向加固。Ｃ优点：加大了与剪力墙模板竖向龙骨的受力面，克服自然涨模现象，规格统一，侧面有连接定位用圆孔，连接组装方便，且重量轻、便于操作，提高工人安装效率。Ｄ产品尺寸：600mm  900mm  1200mm 1500mm  1800mm  2100mm  2400 mm  2700mm  3000mm  3300mm等二、钢背楞支撑体系-阴角L杠A组成：又叫阴角加固件，由两根短横杠焊接组成，角度为90°。B作用：替代钢管，用于剪力墙阴角处的水平方向加固。C优点：预制９０°角度，保证剪力墙的制作质量，与横杠搭配使用，快速连接，而且操作简单。D同产品对比：相对比LB型阴角锁具，安拆更快捷，适用于短肢剪力墙。E规格：L600mm－800mm、L800mm－800mm、L800mm－1000mm、L800mm-1200mm等三、钢背楞支撑体系-阴角锁具A组成：又叫阴角锁具，由两根U型横杠焊接组成，角度为90°。B作用：替代钢管，用于剪力墙阴角处的水平方向加固。C优点：预制９０°角，保证剪力墙的制作质量，与横杠搭配使用操作简单。D同产品对比：相对比LA型阴角锁具，阴角加固更牢靠，配合横杠卡住阴角木方，阴角浇筑效果更理想。E规格：L400mm－450mm四、钢背楞支撑体系-分体式阳角锁具A组成：由两根90°角铁焊接在两个预制的C型锁具上，用两根插销把阳角锁具伐在横杠上即可。B作用：用于剪力墙阳角的加固。C：优点：采取加固丝杆穿过阳角预制孔位，一步快捷阳角加固，阳角丝杆对拉，保证了阳角的90°角。五、钢背楞支撑体系-横杠（主龙骨）连接锁具A组成：由一根U型直杠和两个锁销组成。B作用：与横杠定位孔配合，快速连接横杠，保证横杠不被两头拉力拉开，还可以通过定位孔的位置调节横杠的长短。C优点：能保证连接点的整体性，避免出现涨模现象，保证工程质量。D同产品对比：相对比连接锁具A型，操作快捷，减轻重量与造价，通用性高。六、钢背楞支撑体系-洞口锁具A组成：由短横杠和两个勾头螺栓组成。B作用：用于剪力墙洞口模板加固。C优点：用两个勾头螺栓，勾住横杠上面的定位孔，快速将短横杠拉紧，通过松紧螺栓可调整洞口垂直度。简单牢固快速完成洞口模板加固。D规格：600～800mm 七、钢背楞支撑体系-异型杠A组成：以上图片为Z型杠。B作用：用于带墙垛、带角度剪力墙及防排烟等风井、门窗下挂梁一次浇筑模板加固。C优点：此类产品用于二次结构优化一次浇筑项目，难于用普通材料加固的墙体，简单牢固快速完成模板加固，成型效果好。八、钢背楞支撑体系-梁夹具A：组成：由可调节U型卡和丝杆组成。B：作用：用于梁体加固。C：优点：可以有效控制梁底及下挂梁开裂、偏移、涨模、梁墙结合处变形等现象。D：规格：800mm以下通用、根据项目实际要求定制。九、钢背楞支撑体系-斜支撑A：组成：由可调节斜支撑和2.4m横杠组成。B：作用：用于墙体垂直度调整。C：优点：通过丝杆的调节，可以拉，可以顶，更好地控制剪力墙的垂直度。D：规格：2.1m可调节斜杠，2.4m横杠。十、钢背楞支撑体系-钢楼梯A：组成：由槽钢50x100,30x50x30（高）方钢和钢板组成的踏步,吊钩Φ20三部分组成。B：作用：用于楼梯模板预制。C：优点：便于施工，便于控制质量，不易发生偏差和楼梯高度不同，混凝土成型效果好。D：规格：根据项目楼梯定制。十一、钢背楞支撑体系-顶板支撑A：规格：由50X50钢包木壁厚1.8mm。B：作用：用于顶板加固支撑。C：优点：标准定尺，轻便耐用，施工优越于木方，通常用于顶板次龙骨和剪力墙模板次龙骨施工，混凝土成型效果好。D：产品尺寸：1.5m、2.7m、3.0m等。

行业资讯 铝合金模板_轻钢背楞产品说明及分析

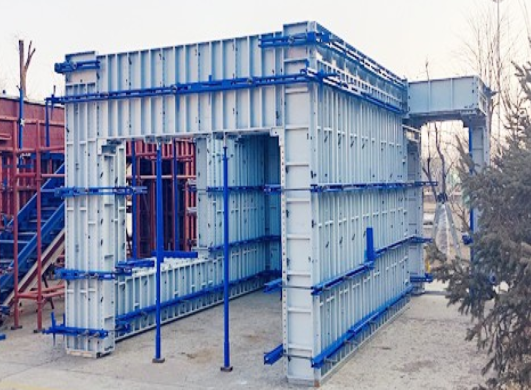

铝模合金模板-新式钢背楞采用冷轧钢材质，双层C型半封闭式设计，融合木模板背楞的散拼组装特性，安装拆卸简单，无需大量改制，可操作性强，轻便耐用，易整理和搬运，可租可售，通用率达90%以上，各结构扣件紧密组装拼接，大幅提升其承载能力，有效保证铝模一体成型质量，助力精装修施工，现与多家铝模板厂建立战略合作关系。如何选择钢背楞支撑类产品？1.可操作性：结合铝模施工散拼特点，选择标准组装式背楞，规格统一，构件简单、易管理，相比较方钢背楞减重3-4公斤，操作更轻便、安全、灵活。2.荷载强度：选材冷轧钢，双层80C型结构，相比方钢背楞厚度增加0.5毫米，受力更加均匀稳定，同时满足0.8米和1.0米模板体系荷载强度。3.周转次数：全新半封闭式设计，具有良好的机械物理性能，更便于快速的清理周转，选择浸漆防锈工艺，避免在潮湿环境作业氧化生锈。4.通用性能：非标层铝木结合通用，尺寸长度可调节，无需二次改制，型号少，可满足不同墙体变截的厚度和强度。5.成本控制：租赁或购买成本取决于使用过程和损耗后是否能够现场解决，相比方钢背楞改制成本节省95%（改制费约200元/次），不需要标号分区分墙打包，节省时间和物流成本。方钢与轻钢背楞产生型号和数量对比：方管背楞和轻钢背楞以相同楼号为例，方管背楞A/B/C/D/E共划分五个区产生不同型号的材料300-400种，周转材料冗杂，不易区分和整理；轻钢背楞型号为50种左右，异型件占比量小，可大幅降低工人劳动强度的同时提升施工效率。河北天建钢结构股份有限公司为客户提供安全、简单、快捷的剪力墙模板支撑工具，主营：钢背楞、钢支撑、木模/铝模加固件，用于高层建筑、路桥管廊、人防支挡、水利工程等多结构预支模板的加固，为国内二百三十家建筑商、开发商、铝模厂提供良好的产品和服务，矢志成为建设供材领域美好品质服务商。
